Styring af lys med m 83 dekoder (Märklin 60832) og Märklin Central Station 2 (Märklin 60214)

Beskrivelse

Styring af lys i fx bygninger på en modeltogsanlæg kan opsættes på forskellige måder.

I denne guide vises, hvordan en m 83 dekoder programmeres til at styre lys i en bygning.

Udstyr

I denne guide er der brugt følgende udstyr:

1x m 83 dekoder (Märklin 60832)
1x Märklin Central Station 2 (Märklin 60214)
2x Viessmann 6046 LED
En række af Märklin C-skinner
1x Märklin strømtilslutningssæt (Märklin 74040)
1x Märklin programmeringskabel for Märklin Central Station 2/3 til Märklin C-skinner (Märklin E120723)

Sådan gøres det

Sørg for, at der ikke er sat strøm til Märklin Central Station og m 83 dekoderen
Sæt en række af Märklin C-skinner sammen
Sæt programmeringskablet i programmeringsporten i Märklin Central Station
Tilslut den anden ende af programmeringskablet til en Märklin C-skinne i rækken af skinner
Tilslut strømtilslutningskablet i m 83 dekoderen
Tilslut den anden ende af strømtilslutningskablet til en Märklin C-skinne i rækken af skinner
Sæt m 83 dekoderen til at køre i DCC-mode ved at ændre museklaveret som vist på nedenstående billede

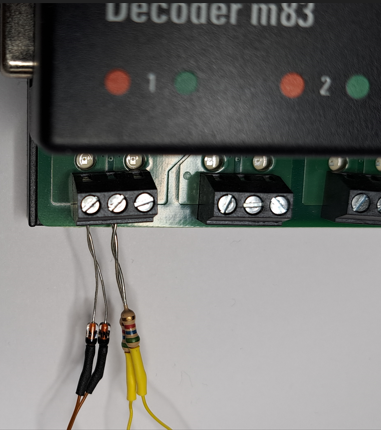

Tilslut Viessmann LED-pærerne til m 83 dekoderen.
De brune kabler er sat i port "rød 1" og de gule kabler er sat i den midterste og strømførende port.
Port "rød 1" er en programmeringsport sammen med port "grøn 1".
Farverne MÅ IKKE mixes i samme port!
Sæt strøm på Märklin Central Station 2.
Efter den er startet op tryk STOP-knappen, så den holder op med at lyse rødt
Tjek om m 83 dekoderen får strøm. Den skal blinke med en rød lampe som vist på nedenstående billede

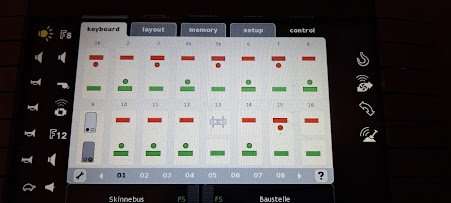

Gå til "keyboard" og tryk på "skurenøglen"
Tryk på en af symboler i "keyboard" fx 1, 2, 3... tallene er tekst, der kan omdøbes til teksten "lys" fra teksten "1", "2", "3".

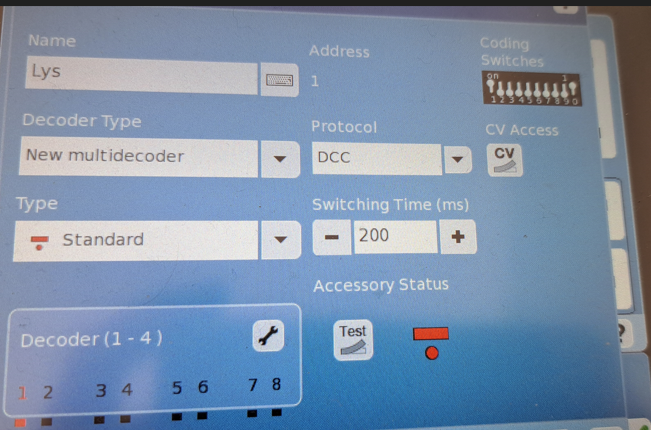

Udfyld som vist på nedenstående billede - værdien under "Name" kan omdøbes som du ønsker.

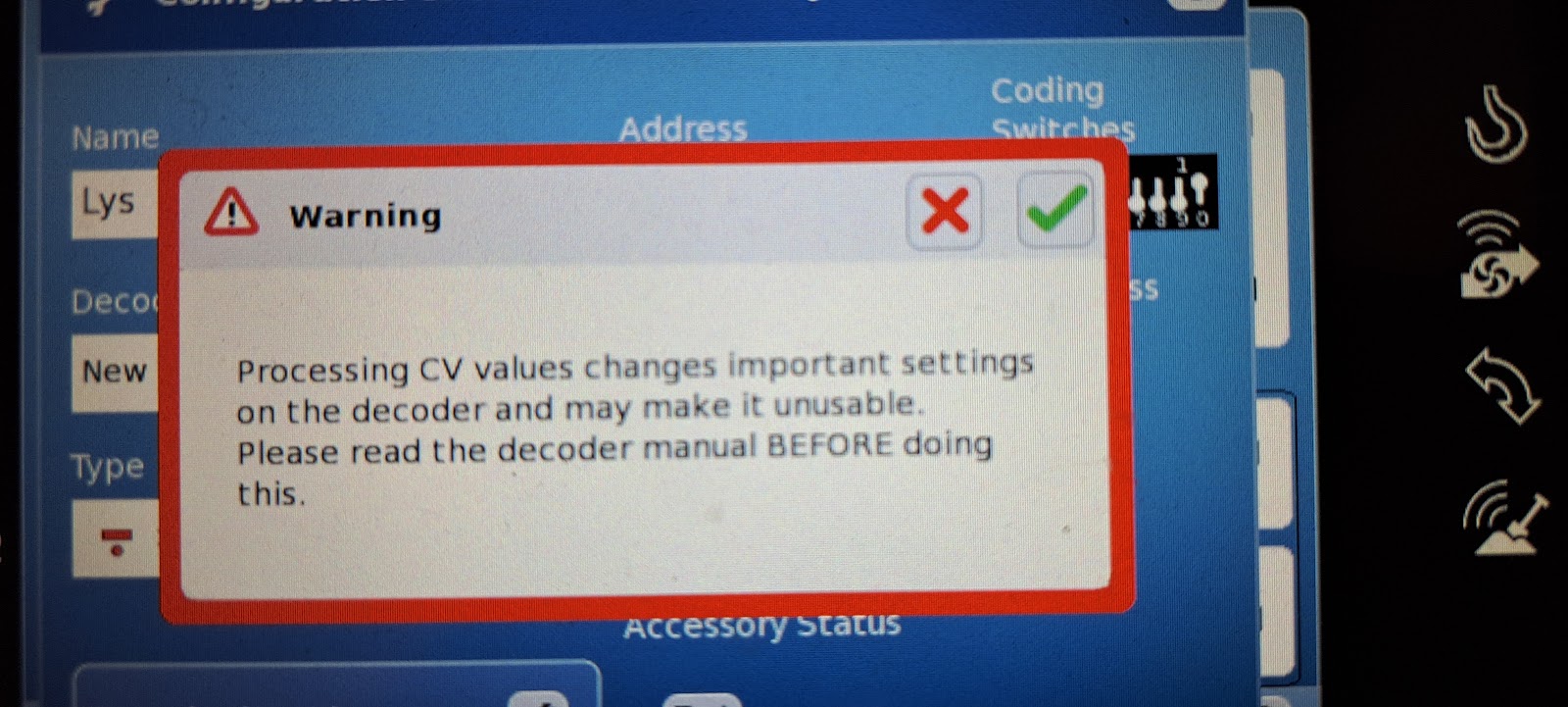

Tryk på "CV" under "CV Access". Advarslen fortæller forkert opsætning af CV-værdierne kan ødelægge m 83 dekoderen. Tryk på det grønne flueben for at forsætte.

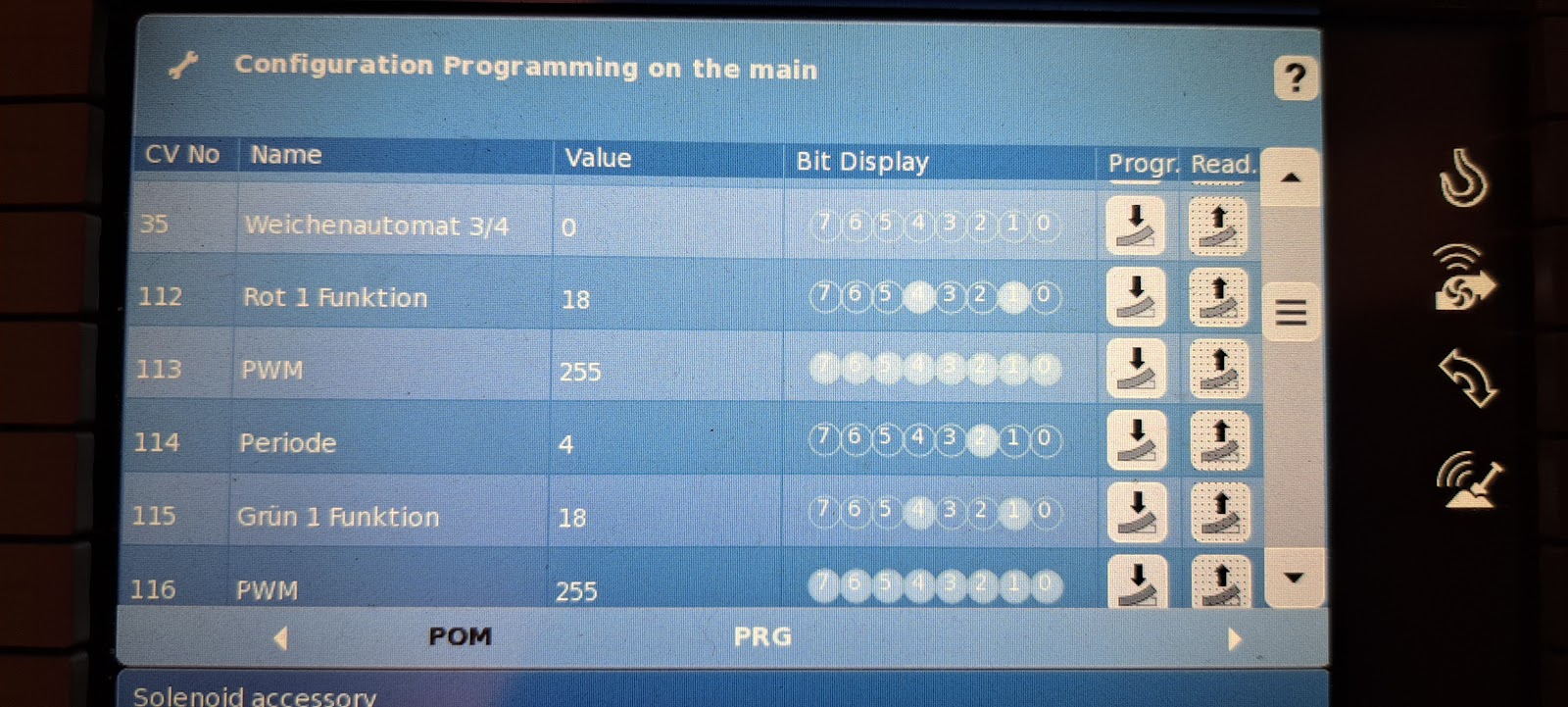

Vælg "POM" (teksten bliver sort, når den er aktiveret). Scroll ned til "112" under "CV No"
For at opsætte lys til "rød 1", skal "Value" til "112" ændres.
Hvis de brune kabler var sat til "grøn 1", skal "Value" til "115" ændres.
Tryk på tallet 18 under "Value" for "CV No 112".

Tryk på "18", vælg pilen til højre under tallene 2 & 3 for at slette.

Tryk tallene 1-3-0 så tallet 130 kommer frem.
Værdien 130 betyder, at lyset i LED-pærerne skal blinke. Hvis værdien var 136, vil lyset langsomt fade ind/ud.
Note nedenstående skemaet er fra manualen til m 83 dekoderen. Manualen kan findes under "Downloads" på produktets informationsside på Märklins hjemmeside.

Vælg det grønne flueben for at gemme værdien.
Bekræft tallet 130 under "Value" for "CV No 112". Tryk på "Progr." til højre i samme linje som "CV No 112".
Bekræft at porten "rød 1" begynder at blinke rødt. Tryk på det grønne flueben.
Tryk på "Test". Bekræft at LED-pærerne blinker. Tryk på "Test" igen for at stoppe.
Note lyset i LED-pærerne vil altid lyse svagt, idet der er altid en svag spænding i strømporten i midten.
